| 設備名稱：轉子隧道爐 |
| 機器型號：XHSO-5-05-3R |
| 外箱材質:SS41#1.5mm折彎焊接加工，頂部可掀開檢修設計，背面預留2個檢測孔。 |
| 保溫夾層:高密度白色硅酸鋁棉厚度為100MM，機臺表面溫度：室溫+25度（接縫處除外） |
| 內箱材質:SUS201#1.2mm不銹鋼密焊加工，產品進出口高度100MM |
| 機架材質:支架40*40*2.5mmmm方通、內置電箱、四面活動門板、10厘水平臺面 |
| 進出料定位:2組日本SMC氣缸配合日本松下光電檢測鏈條定位 |
| 溫控系統:7寸昆侖通泰觸摸屏+松下PLC+日本歐姆龍溫控器+東達SCR，人機界面控制 |
| 加熱控制：當進料有故障不能送料時輸出停止加熱信號停止加熱，輸送鏈條、運風電機不能停，當溫度降至75度時又繼續加熱 |
| 溫度范圍:最高溫度：220℃可調，常用溫度：150±10℃，室溫~150℃大約10分鐘 |
| 運風方式:單向水平運風，370W長軸電機配合多翼式風輪 |
| 加熱方式:半鍍白膜中波紅外線電熱管加熱風循環，單段爐蓋加熱功率：9KW。 |
| 加熱時間：升溫+恒溫時間：10分鐘 |
| 冷卻方式:正面多個軸流風扇+頂部橫流風機吹風冷卻,冷卻時間：5分鐘的鏈條行程 |
| 傳動電機:日本松下伺服電機，輸送節拍2S出一個產品，要正反轉輸送 |

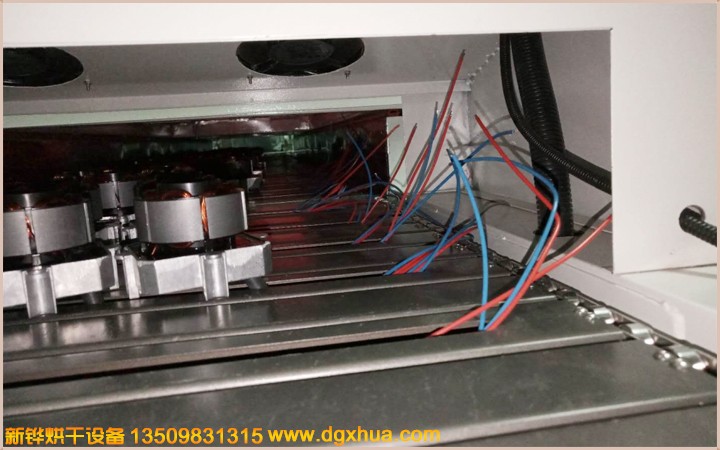

| 輸送鏈條:08B加長銷碳鋼鏈條，黑色鋁質陽極轉子定位杯大約466個 |
| 安全裝置:超溫保護裝置、電源缺相保護、熱過載保護、接觸器施耐德、漏電開關正泰 |
| 機臺顏色:打磨倒角無毛刺，防銹后高溫噴塑（客戶提供色版，米黃色） |
| 進出料定位:1組日本SMC氣缸配合日本松下光電檢測鏈條定位 |
| 傳動電機:日本松下伺服電機，輸送節拍2S出一個產品，要正反轉輸送 |
| 控制方式:緩沖區的控制客戶自己負責（不含觸摸屏+PLC)，本機配備伺服電機、伺服控制、氣缸、檢測光電 |
| 供電電源：主電源采用AC 220V/380V/ 50Hz 三相五線制。 |
| 使用條件：環境相對濕度40%-50%,溫度為20-30攝氏度。 |
| 注意事項：烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。 |
| 執行標準：爐溫均勻度按GB9452-1988或JB/T6049-1992，電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行. |
| 參考標準：JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》，GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》. |
| 售后服務:設備自送貨之日起質保期為1年，質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費, |
| 培訓服務：免費提供設備的程式編寫及輸入、故障排除、操作、日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。 |
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
