轉子灌膠隧道爐

以下參數配置供參考

電    源：AC380V 3Φ 50HZ   20KW

機臺尺寸：外尺寸: W800㎜×L5000㎜×H1200㎜

入料段長:500㎜；加熱段長:3500㎜（分2段溫控，每段：1750mm/1個送風馬達）；冷卻段500mm（分為2組6寸可調角度風扇組）；收料段:500mm。

輸送鏈板寬:530㎜，輸送鏈板面距地高750+ 50㎜,進/出料口高度150MM可調。

溫控系統

溫度范圍：室溫-XAX220℃;常用80℃；常溫升至80℃需12分鐘。

控制方式：采用(三菱)溫度模塊配合(樺特)SCR控制溫度，控溫精準，溫度偏差小；操作介面采用(威倫)7寸彩屏配合(三菱)PLC設定及操作。

5.機臺動作：超溫停止加熱并警報(聲光警報)。

6.結構設計

 內箱材質：采用SUS201＃T1.2mm不銹鋼板，四周氬焊密封加工（防污染）. 外箱材質：采用SS41＃T1.5mm鋼板經防銹后靜電高溫粉體涂裝，皺紋白.

保溫材質：采用耐高溫硅酸鋁棉+空氣隔熱保溫，保溫厚度100㎜，

  采用耐高溫硅膠迫緊，美觀無污染。

機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養;

7.送風系統

馬達由頂部循環送風，熱風從上至下吹向產品，噴流式設計， 循環

送風，均勻性佳。

采用長軸型烤箱專用馬達2組（永元）及強力型多翼式風輪。

8．加 熱 器：

臺灣（臺展）中波紅外線電熱管，省電，使用壽命2年。

加熱功率:8KW/每段。

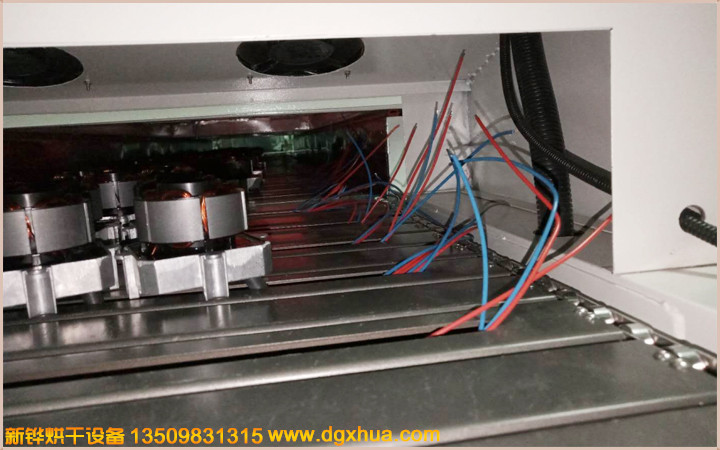

9．輸送系統：傳動馬達＋減速機+鏈輪＋鏈條+不銹鋼沖孔鏈板（圖見最下方），輸送方式（控制箱放出料段）由左至右，連續式輸送，速度0~0.3M/min，（常用0-0.1M/MIN），觸摸屏設定輸送頻率以及顯示輸送速度。
