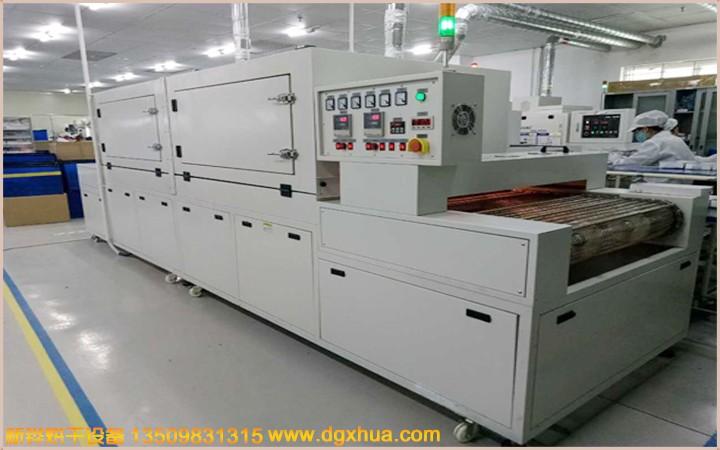

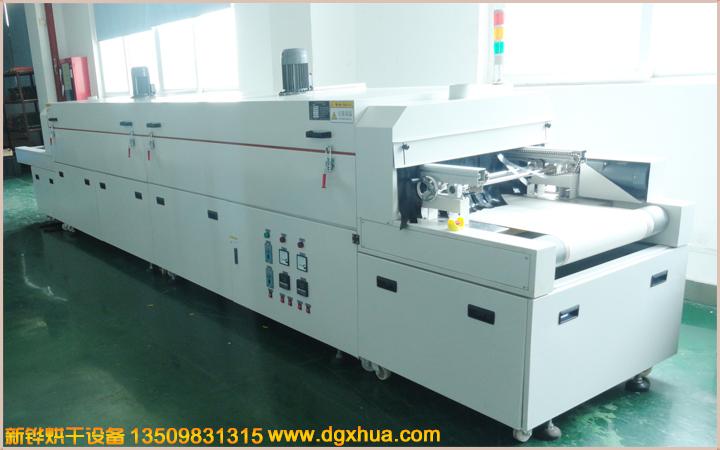

pcb線路板隧道爐、pcb絲印線路板隧道爐、pcb觸摸屏絲印線路板隧道爐、工業pcb線路板隧道爐

pcb線路板隧道爐、pcb絲印線路板隧道爐、pcb觸摸屏絲印線路板隧道爐、工業pcb線路板隧道爐

型號：XHSOQ-50-3R

外箱尺寸：2000*530*100（*寬*深*高*）

內箱尺寸：2500*730*1650（*寬*深*高*）

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘

溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

溫度范圍：室溫+10℃~300℃，常用溫度200℃

溫 度 均勻 性： 溫度均勻度為±5 %℃

機 臺 結 構：整機41﹟冷軋鋼板材防銹處理后粉體烤漆，60﹟色

內 部 結 構：采用潔凈式設計

爐 頂 結 構：采用可掀式爐頂設計，方便清潔、保養

輸 送 結 構：臥式馬達+減速機構+變頻機成動力，滾輪+輸送帶+導向桿構成傳動結構

輸送網帶為不銹鋼輸送網，距離地面高800±50mm.

輸送網帶寬度350MM

生 產 速 度： 運行速度為0.3~3M/MIN，無極調速，實際速度LED數字顯示。

保 溫 材 質：進口331﹟石棉+玻纖棉，保溫系統可有效提高升溫速度及保溫效果、爐體表面溫度較低，避免造成員工燙傷。

控 溫 系 統：自動PID驗算控溫，配合SSR電子控溫輸出，數字型溫度控制器。

加 熱 系 統：采用石英型中波紅外線管產生熱輻射，耐用而且不產塵

安全保護系統：漏電斷路器、過載保護、超溫防止器、異常急停開關。

東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。

主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。
