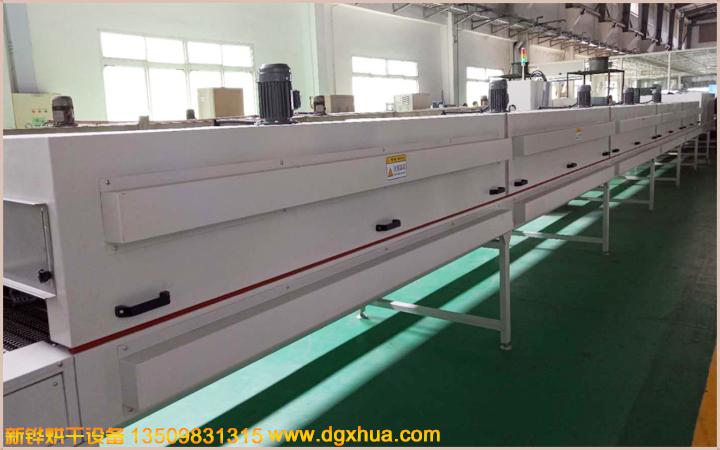

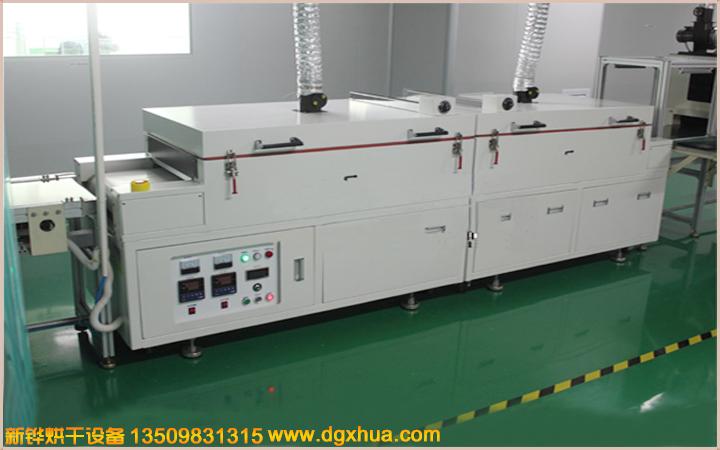

隔熱式離心風機紅外線隧道爐、工業加熱烘干機0~200度可調式隧道爐、紅外線隧道爐
型號：XHSOQ-50-3R
內箱尺寸L*W*H:2000*530*100
外箱尺寸L*W*H：2500*730*1650
進料口高：0-250mm
進料段長：0-270mm
加熱段長：650mm
冷卻段長：200.mm
出料段長：270mm
輸送寬度：500.mm
輸送方法：鐵弗龍網帶或鐵弗龍布帶
溫度范圍：RT-200℃（300℃）
升溫時間：30min
送風方式：單面水平送風/垂直送風
☆制作材質
①熱紅外線隧道爐：
紅外線隧道爐：80mm保溫板（保溫棉，內板為不銹鋼板，外板為1.4mm冷軋板）
② 軸臂及底座：1.4mm冷軋板
③內膽：1.2mm不銹鋼板
☆加熱光源：220V 1000W 18盞 紅外加熱管
單根發熱長度：900mm
加熱總功率：18KW
加熱系統分為1組控制、控溫及顯示溫度。
加熱溫度要求：室溫-180度（可調）
相對溫差：正負2度 （保證加熱溫度均勻）
控溫精準度：正負1度
熱風循環：380V 370W 隔熱式離心風機 1臺
☆傳動系統：380V 400W 變頻調速馬達-特氟龍網傳送（臺灣/成邦）
380V 400W 變頻器 （臺灣/海利普）調速范圍：1-5m/min。
☆IR加熱系統：
①2組控制單元控制開/關。
③2組溫控器控制并顯示溫度。
☆傳動系統：單獨控制開關，變頻器速度調節。
☆熱風循環：單獨控制開關
☆表面處理：用環氧樹脂含鋅做底漆，表面噴面漆鐵灰或需方指定。
☆溫控系統：
☆溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘
☆溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫☆度控制模組5組PID 自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。
☆溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。
☆結構設計
☆內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）
☆加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。
☆外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。
☆保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染
☆機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。
☆東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。
☆廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。
☆主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。
