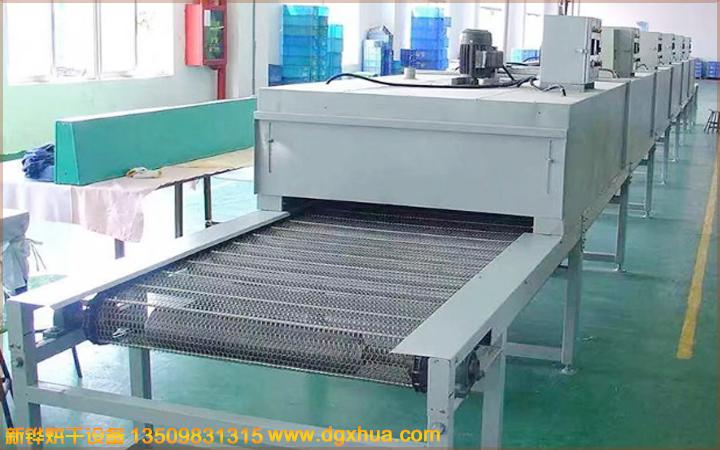

無塵隧道爐 工業高溫無塵隧道爐、無塵潔凈隧道爐、高溫無塵隧道爐

無塵隧道爐 工業高溫無塵隧道爐、無塵潔凈隧道爐、高溫無塵隧道爐

一、型號：XHSOQ-50-3R

內箱尺寸L*W*H:2000*530*100

外箱尺寸L*W*H：2500*730*1650

進料口高：0-250mm

進料段長：0-270mm

加熱段長：650mm

冷卻段長：200.mm

出料段長：270mm

輸送寬度：500.mm

輸送方法：鐵弗龍網帶或鐵弗龍布帶

溫度范圍：RT-200℃（300℃）

升溫時間：30min

送風方式：單面水平送風/垂直送風

加熱方式：SUS#304電熱器+熱風循環.IR+熱風循環

電力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

溫度均勻度：空爐250℃恒溫30min后溫差±3%℃（進料段除外）。

二、 結構及輸送方式

1、為了適合各度行業的要求，輸送方式可設計成：

●不銹鋼網帶+機鏈     ●機鏈穿不銹鋼支    ●鐵弗龍高溫纖維帶   ●PVC帶

結構設計

2、內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

3、加熱系統：采用電加熱，內罝于風道循環運風風輪送風．此加熱更耐用，使四周達到溫度均勻恒溫，溫度為0-300度可調。

4、外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，顏色為波紋白，藍色，綠色等按客戶要求。

5、保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

6、機臺結構：加熱段用手動撐桿掀開式設計，方便檢修及清潔保養。

溫控系統：

三、溫控系統：

1、溫度範圍：室溫~300℃，常用250℃，常溫升至250℃大約30分鐘。

2、溫度控制器：.采用臺灣“威綸”牌7寸觸摸屏、日本“三菱”PLC、溫度控制模組5組PID   自動演算，數字設定，配合臺灣SSR控制，K型熱電偶檢測溫度。

3、溫度器精度：±1%℃

4、溫度均勻度：±3℃（加熱空爐上中下測試）

四、東莞市新鏵機械設備有限公司是一家集光熱固化設備的科研開發、生產制造、銷售服務于一體的全方位、多功能新型科技型企業。

五、廣泛應用于電子、五金、塑膠、地板、紡織、食品、涂裝、電鍍、薄膜、化工、皮革、木工、烘干、紙品、制鞋、藥品、印刷、手機組裝、半導體等行業的生產，取代傳統熱風循環式烤箱。

六、主營產品：觸摸屏無塵隧道爐、IR隧道爐、防氧化隧道爐、無塵烤箱、無塵UV固化機、防氧化烤箱、PCB專用烤箱、紫外線干燥設備、防靜電流水線、IC/LED專用烤箱、真空/充氮烤箱、高低溫干燥等相關設備；在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封裝、CMOS、SMT、電腦鍵盤、薄膜開關、矽膠按鍵、光學鏡片、光伏玻璃、線圈、化工、運動鞋、商標印刷、紙張印刷、汽車配件、塑膠等領域建立了良好的客戶使用網絡。
