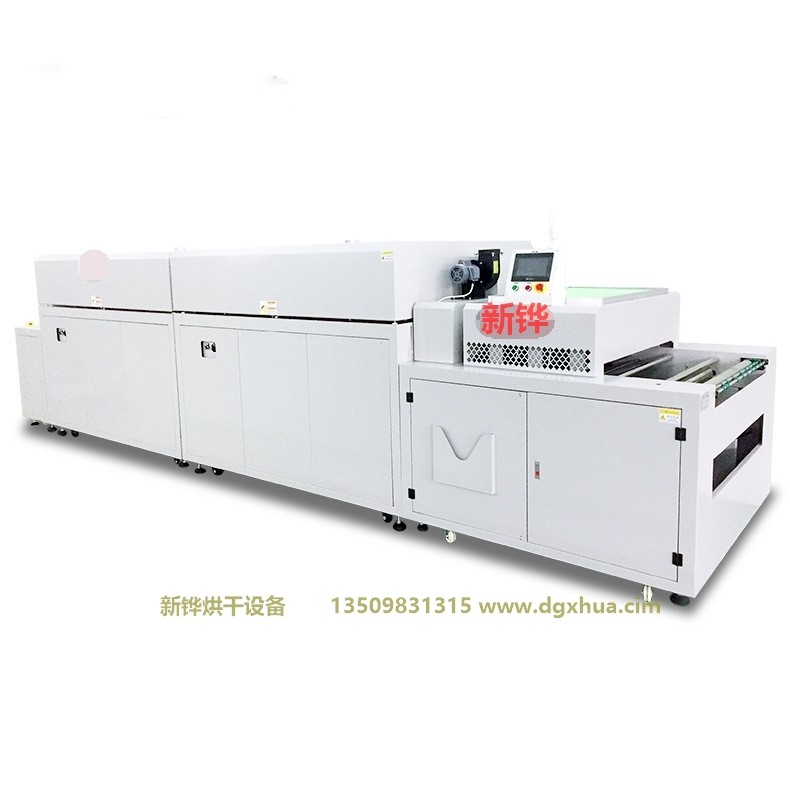

一、 設備概述
玻璃表面印刷油墨烘烤用

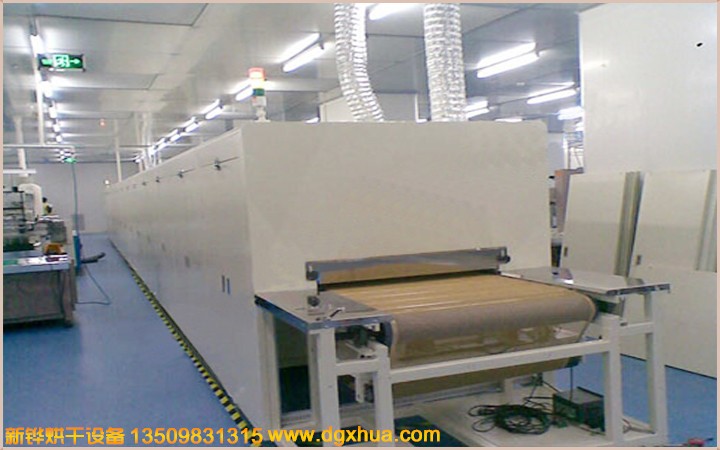

由傳送帶經由紅外線干燥爐加熱并冷卻后出料
紅外線干燥爐是以紅外線方式加熱,常用材質表面溫度 180℃,材質表面溫度均勻

3+/-3 ℃ 以內。
二、 設備規格及主要技術指標
輸送方式
1.采用米黃色鐵氟龍布式輸送帶輸送,網寬900mm。
2. 有網偏自動調整機構及極限保護置。
3. 采用變頻器無段速自由調整, 速度范圍 0.2-5m/min。
4. 高級全密式齒輪減速機馬達驅動。
5.入料口下端安裝粘塵紙卷，清潔輸送帶。
結構分布
1.外尺寸：L6000mm×W1760mm×H1650mm
2.入料段500mm
3.加熱段4000mm（均分2個溫區）
4.冷卻段1000mm
5.出料段500mm
6.輸送帶距地面高950±20mm
加熱方式
1. 加熱段共計4米，紅外線照射電熱循環加熱,可單獨控制紅外
線輸出。
2. 采用 PID 溫度控制器,配合SSR 組件相位輸出控制,控溫速
度快且穩定性高。
3. 常用材質表面溫度 180℃,材質表面橫切左中右溫度均勻±3℃以內。
4. 爐內設定溫度max 220℃。常用溫度180℃。
5. 加熱段設巖棉斷熱及空氣隔熱,對冷房影響最低，表面溫度比室溫高10℃。
6. 進排氣風門可調整,有效控制爐內微壓。
7. 上蓋開啟采用電動缸自動升降，輕松、安全、方便。
8. 爐內采鼓風循環回風方式,減少熱損失節約能源。
9. 熱風由上向下設計。防止材料位移及防止產生灰塵上揚。
10.爐內風道設有高效過濾器過濾效率99.97%,Class1000,耐溫
250度過濾網，確保爐內潔凈度。
送風方式 1.采用1/2 HP高溫長軸馬達配合風輪，由上向下經高效過濾后
吹向產品表面，從底部回收。每溫區*2組，共2組。
冷卻方式

1.采用強力風扇吹向產品表面冷卻。
2.下方采用強力風機將熱風排出室外，上下對流。
電熱分配 1.紅外線發熱管0.7KW*18支/組，共2組。紅外線發熱管。
爐體材質 1.外部采用鋼板經防銹處理后高溫烤漆，底座四周鈑金封板
2.內部采用SUS201#1.5t鏡面不銹鋼板。
保護裝置 1. 超溫保護除主溫控及其上下限超溫防止回爐外另設有副
溫度控制超溫防止器作最安全溫度防護器,超溫溫度異常
時，響警報通知外,自動切斷電源系統，防止意外發生。
2. 傳動馬達加裝反相保護，防止馬達反相后溫度過高，造成產品及設備損壞。
3. 設有緊急停止開關，各加熱段各項電路過電流，過載保護及連鎖。
4. 異常發生時，配合異常指示燈及蜂鳴器警報，方便操作人員排除異常。
系統控制

1. 日本三菱可程式控制器。
2. 臺灣威綸人機介面。
3. 三色指示燈: 紅黃綠亮燈顯示機臺即時狀態。
