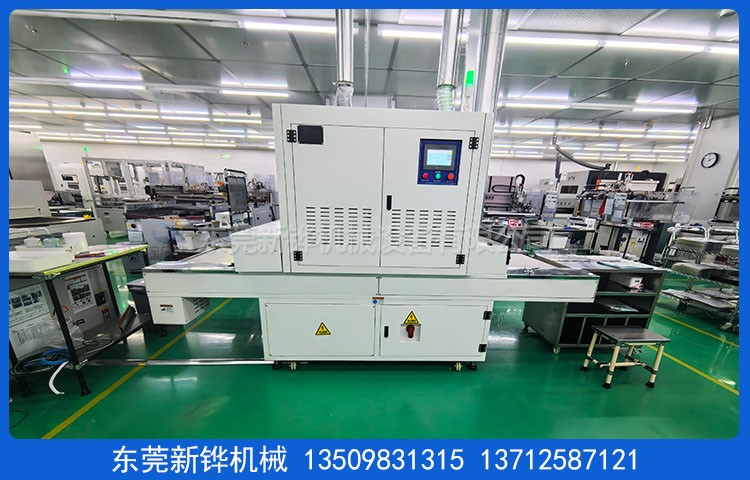

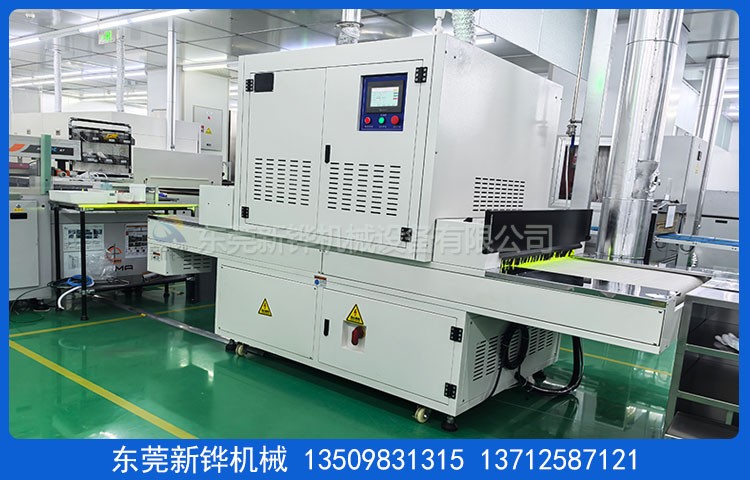

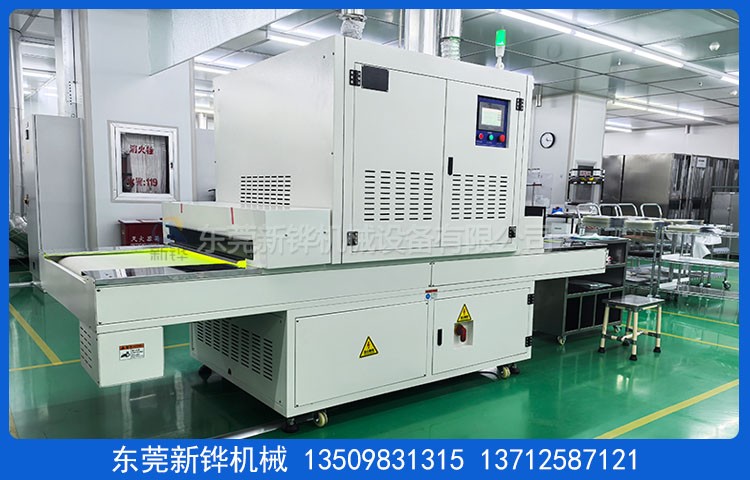

設備名稱:絲印油墨UV固化機
設備型號:XHUV-1202
設備電源:AC380V 3φ 50HZ 28KVA
光固尺寸:長1000×寬960×高150mm
外形尺寸:長3200×寬1200×高1850mm（以實物為準）
機臺結構:入料口:10-50mm；進料段:750mm；遮光罩:250mm(可調節板）；光固段:2*500mm（2支燈管）；冷卻罩:200mm(中間段）；遮光罩:250mm(可調節板）；出料段:750mm。
外箱材質:SS41＃1.2mm冷軋鋼板焊接加工。
機臺顏色:絲印油墨UV固化機經防銹后靜電高溫粉體涂裝，整機皺紋白色。
UV光源:UV燈管:2支*12KW汞燈，有效發光:800mm,總長:900mnm。
UV燈罩:鋁合金反射罩+不銹鋼外燈罩+光學隔熱鏡片。
UV電源:2組無級電子電源單獨調光控制能量。
照射距離:UV燈罩照射距離手動調節，調節高度50-100mm。
控制方式:觸摸屏+PLC可編程控制器，參數設定:點燈、電流、送風、抽風、溫度、速度等人機界面操作。
排風方式:高速離心風機排風配排風調節閥。
底部吸風:負壓風機底部吸風防止片材被風吹動。
UV室:兩側安裝閉式回風百葉側面進風。
輸送網帶:絲印油墨UV固化機輸送寬900mm2*2mm內徑網格咖啡色鐵弗龍網帶。
輸送速度:1~10m/min任意調節。
輸送動力:調速電機配合電子調速器,附數字式LED速度表顯示。
安全保護:超溫警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護。
漏電斷路器、電源逆向防止器、三色指示燈合乎國際安全標準。
防護標識:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級IP54。
使用條件:主電源采用AC 220V/380V/ 50Hz 三相五線制；環境相對濕度40%-50%,溫度為20-30攝氏度；氣管負載壓縮空氣壓力大于5bar。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
售后服務:設備自送貨之日起質保期為1年,燈管保固1000H；質保期內發生非人為質量問題免費維修；質保期外設備配件損耗造成的故障本公司酌情收取工本費；免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容；免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標淮:本機臺不含供電電源線，排風管及排風管安裝費用；設備調試完成3天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份。
交貨日期:簽定合同收到訂金之日起75個工作日內完成；安裝調試時間為貨到工廠之日 2 個工作日內完成。
東莞新鏵光固化設備廠家生產:絲印油墨UV固化機,油墨UV固化機,絲印UV固化機,絲印移印UV機,移印UV固化機,移印油墨UV固化機,UV固化機,UV機,UV改質機,UV燈,UV固化燈,電暈處理機,UV固化燈管,UV光固化等高效節能的設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
