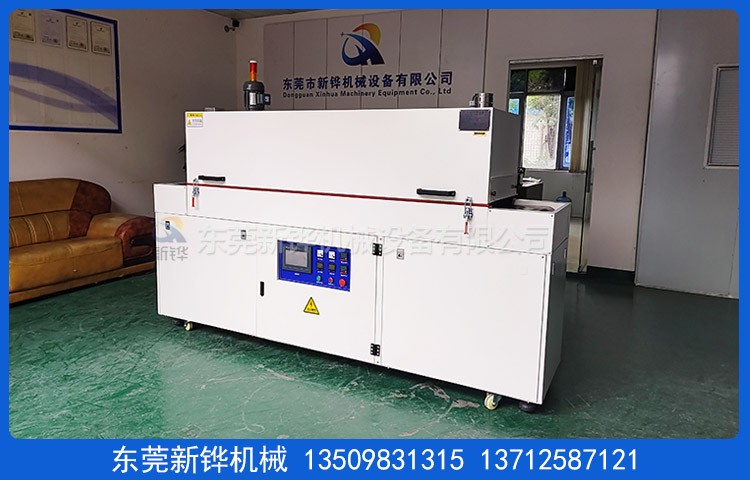

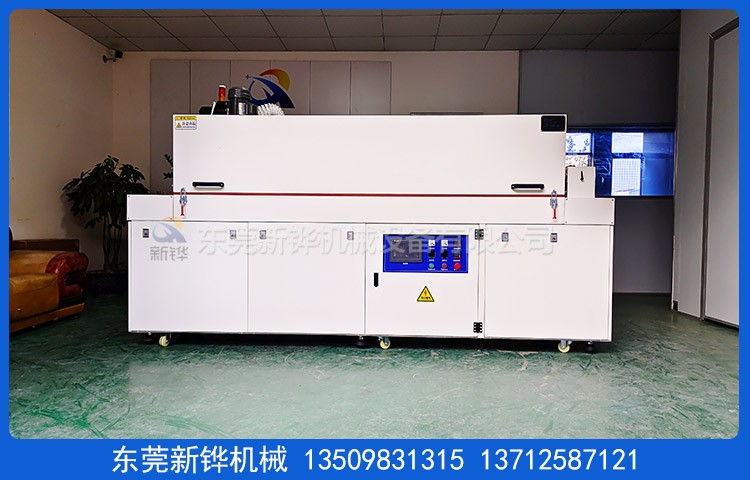

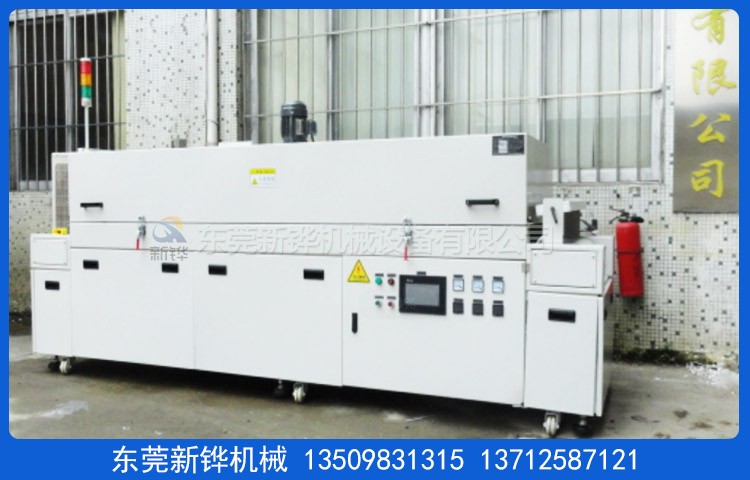

設備名稱:工業電容隧道爐

機臺型號:XHSO-2.6-045-2R

整機電源:AC380V 3φ 50HZ 12.5KW

內型尺寸:寬470mm×長2000mm×高80mm（烘干區）

外型尺寸:寬620mm×長2600mm×高1750mm

機臺尺寸:入料段長300mm；加熱段長2000mm（2段加熱）；出料段長200mm。

進出料口:0-80mm高低度可調。

輸送網面:距離地面高度1020±20mm可調,爐內寬470mm,輸送帶有效寬度:450mm。

機臺結構:加熱段采用手動撐桿掀開式設計,方便檢修及清潔保養。

內箱材質:標1.2mm厚SUS201#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生。

外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作。

機架材質:工業電容隧道爐采用40*40*1.5mm厚方通焊接成型,底部安裝承重3寸腳杯,腳杯高度可調,方便設備的固定和對接；機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。

保溫結構:采用100K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫。

加熱爐蓋采用耐高溫硅膠迫緊,密封處理,美觀無污染。

安全標識:設備高溫部分加貼高溫警示標識。

溫度范圍:常用溫度70℃,最高溫度:常溫～150℃可調；

溫度均勻度:恒溫30分鐘空載測試70℃±3℃（進出料口除外）；

溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制,爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密K型熱電偶；具備自動整定和PID參數的自動更正功能；操作面板:采用7寸臺達觸摸屏集中控制。

運風方式:加熱段:2000mm/1個運風馬達,馬達由頂部循環送風,熱風經過風道分散后從上至下后吹向產品,循環運風設計,均勻性佳。采用長軸型烤箱專用馬達1組（升捷）及9寸強力型多翼式鍍鋅風輪。

加熱系統:采用不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小。

加熱功率:約為12KW。

發熱管數量:6根分2組；

輸送網帶:采用0.7mm特弗龍布帶（黑色）,輸送網有效寬450㎜。

防偏裝置:工業電容隧道爐采用鐵弗龍布帶加防偏導條。

輸送動力:萬鑫400W1:1000減速電機驅動配合易能變頻器調速,輸送時間:15分鐘走2150mm；

輸送方向:從右向左輸送（以操作人員面向機臺,控制面板在機臺左邊為基準）；

安全保護超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及超載保護；正泰漏電斷路器；三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）；每個加熱段用單獨的溫控器（數顯溫控器）、感溫頭監控溫度,超溫停止加熱并報警；

使用條件:主電源采用AC220V/380V/50Hz三相五線制。

環境相對濕度≤75%,溫度:0℃～40℃,氣管負載壓縮空氣壓力大于5bar。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。

執行標準:爐溫均勻度按GB9452-1988,或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94《耐火纖維爐襯的設計和安裝規范》；JB/DQ5071－92《筑爐守則》；GB10067.1－88《電熱設備基本技術條件通用部分》；GB10067.4－88《電熱設備基本技術條件間接電阻爐》；GB9452－88《熱處理爐有效加熱區測定方法》；其余按相關的中華人民共和國國家標準及部頒標準。

售后服務:本公司設備自送貨之日起,整機質保期為1年,配件部分按配件實際保修日期為準；質保期內發生任何非人為質量問題,免費提供維修；全年制免費提供日常技術咨詢和故障處理服務,并不定期對設備使用狀況進行質量跟蹤。設備安裝調試完畢后,現場實際操作培訓；質保期外設備故障,損耗造成的配件本公司酌情收取工本費。

交貨日期；收到訂金之日起20天完成。

驗收標準:以雙方簽定的技術協議書為標淮；設備交付時附設備說明書1份。
