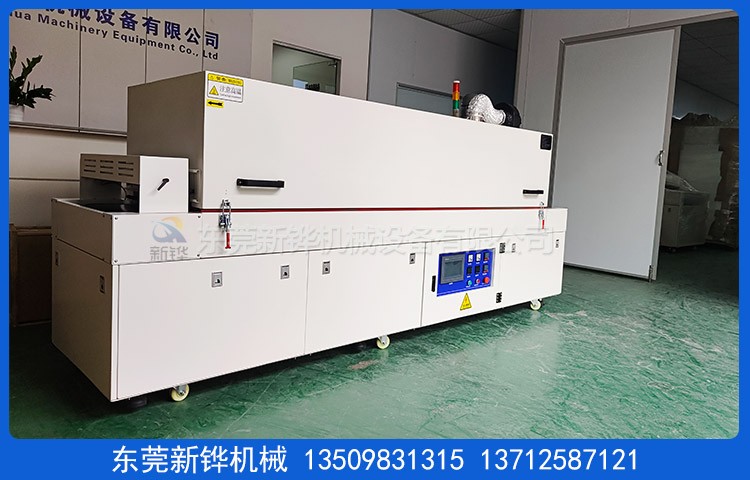

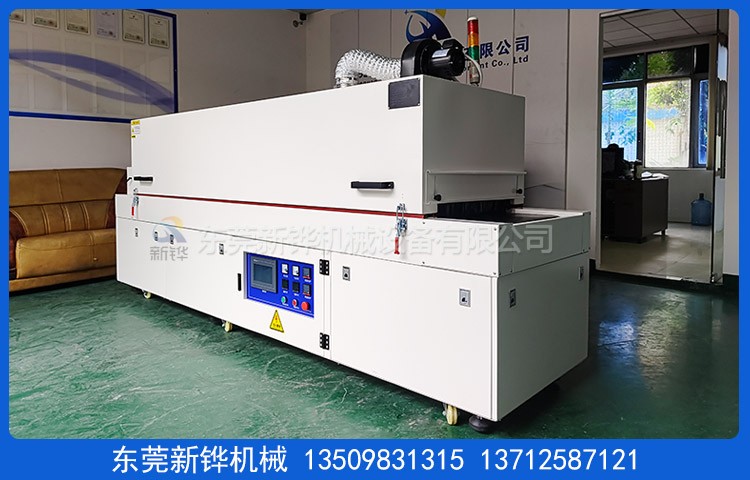

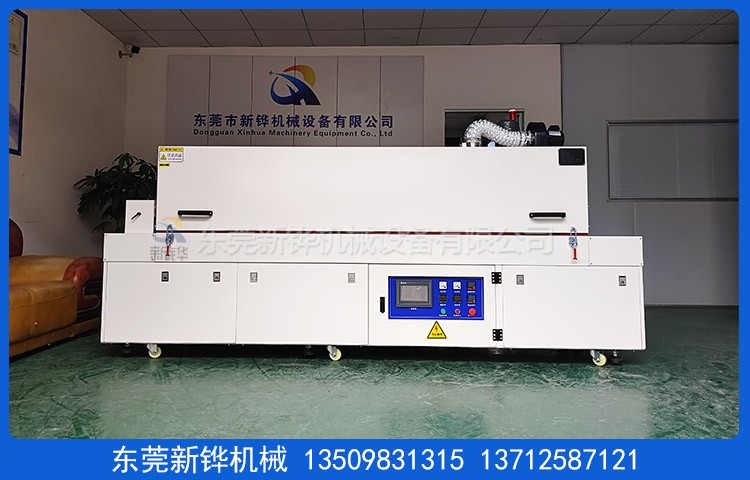

設備名稱:銀槳涂布試驗線

設備型號:XHSO-560-2R

機臺電源:AC380V  3φ  50HZ  13KW

烘烤尺寸:寬560mm×長2500mm×高80mm（烘干區）

外形尺寸:寬790mm×長3100mm×高1750mm

機臺結構:入料段長300mm；加熱段長2500mm（2段加熱）；出料段長300mm；進出料口:0-80mm高低度可調；加熱段采用手動撐桿掀開式設計,方便檢修及清潔保養。

輸送高度:輸送網面距離地面高度750±20mm可調,輸送帶有效寬度:560mm。

內箱材質:標1.2mm厚SUS430#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生。

外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作。

機架材質:銀槳涂布試驗線采用40*40*1.5mm厚方通焊接成型,底部安裝承重3寸腳杯,腳杯高度可調,方便設備的固定和對接。

機臺顏色:機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。

保溫材料:采用100K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫。

門密封條:加熱爐蓋采用耐高溫硅膠迫緊,密封處理,美觀無污染。

防護標識:設備高溫部分加貼高溫警示標識。

溫度范圍:常用溫度120℃,最高溫度:常溫～180℃可調；

升溫時間:空爐常溫～120℃約需時間30分鐘；

溫度均勻度:恒溫30分鐘空載測120℃±3℃%（進出料口除外）；

溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制, 爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密 K型熱電偶；具備自動整定和PID參數的自動更正功能；操作面板:采用7寸臺達觸摸屏集中控制。

加熱段:2500mm/1個運風馬達,馬達由頂部循環送風,熱風經過風道分散后從上至下后吹向產品,循環運風設計,均勻性佳。

輸送動力:銀槳涂布試驗線采用長軸型烤箱專用馬達1組（升捷）及10.5寸強力型多翼式鍍鋅風輪。

加熱系統:采用不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小。

加熱功率:約為12KW。

發熱管數量:6根分2組；

熱氣回收:出爐口內置Φ90mm管道配200W風機采集熱氣從進風口循環至爐內；

輸送網帶:采用0.7mm特弗龍布帶（黑色）,輸送網有效寬560㎜。

防偏裝置:鐵弗龍布帶加防偏導條。

輸送動力:10-60min走2500mm,輸送速度:41-250mm/min；

輸送方向:從右向左輸送（以操作人員面向機臺,控制面板在機臺左邊為基準）；

安全保護:超溫停止加熱并警報裝置、馬達、電熱過電流保護、控制回路短路及過載保護、漏電斷路器、電源逆向防止器等…合乎國際安全標準。

防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54。

使用條件:主電源采用AC 220V/380V/50Hz三相五線制,環境相對濕度40%-50%,溫度為20-30攝氏度。

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。

售后服務:設備自送貨之日起質保期為壹年,質保期內發生非人為質量問題免費維修。

培訓服務:免費提供日常維護、技術咨詢、故障處理等培訓內容,不定期對設備使用狀況進行質量跟蹤

驗收標淮:本機臺不含供電電源線、排風管道,以雙方簽定的技術協議書為標淮。

隨機資料:設備交付時附設備使用說明書、主要部件說明書、軟件備份各1份。

交貨日期:簽定合同收到訂金之日起30天完成（不含法定節假日）
