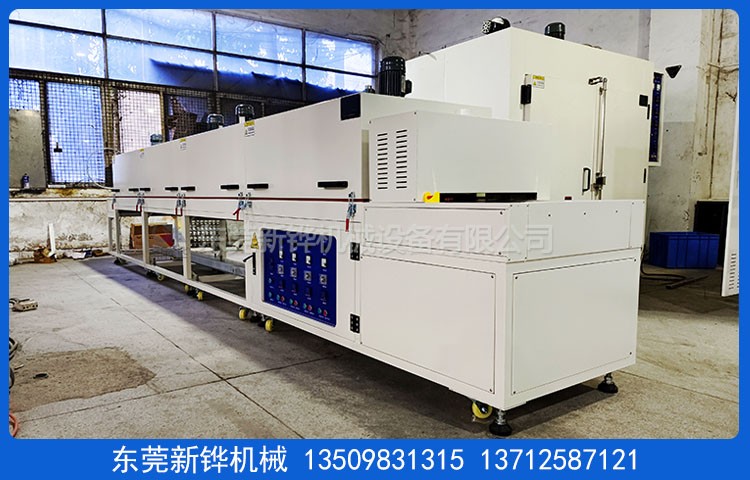

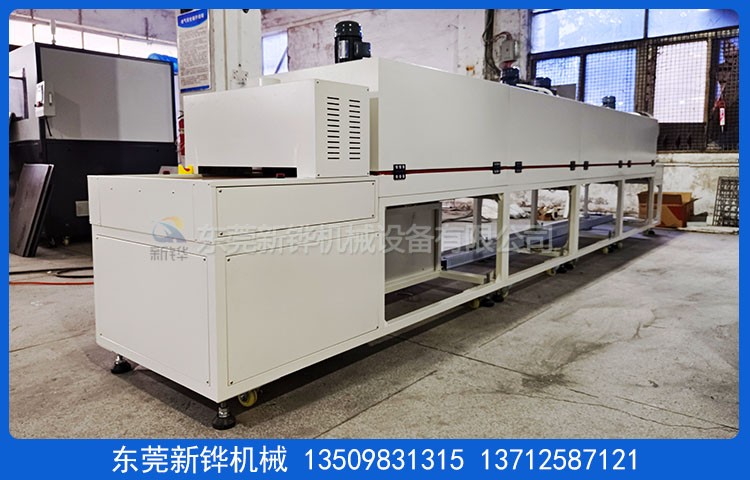

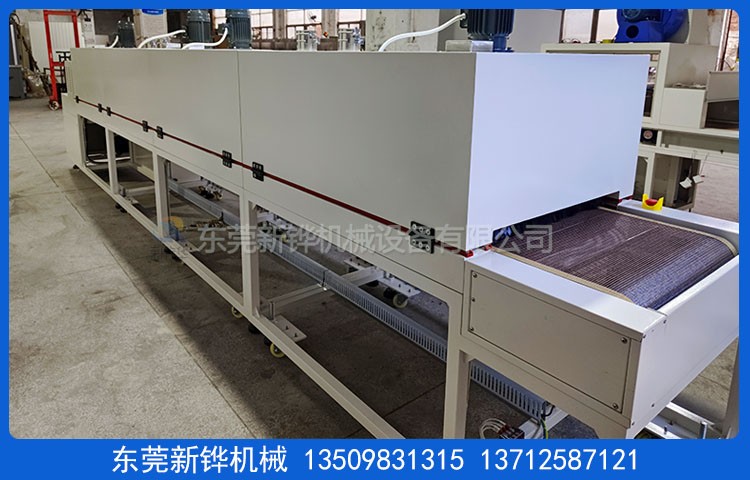

設備名稱:6米隧道爐

機臺型號:XHSO-60-4R

機臺電源:AC380V  3φ  50HZ  26KVA

內箱尺寸:長4800×寬650×高100mm

外箱尺寸:長6000×寬850×高1490mm（以實物為準）

機臺結構:入料口:高度50mm,進料段:400mm（手動調節門）,烘干段:4800mm（分4段加熱控制）,冷卻段:400mm （分4個離子除靜電風扇）,出料段:400mm（手動調節門）到料預警,物料到出口后,設備預警.（裝2個左右各一個）

檢修方式:手動推桿掀開檢修,掀開高度450mm.

機架結構:1600mm1段,1200mm2段,2000mm1段,分4段拼接安裝.

內箱材質:T1.2mm厚SUS201#不銹鋼板加工制作,氬弧焊接,無灰塵產生.

外箱材質:T1.5mm厚SS41#冷軋鋼板折彎加工制作.

機架材質:T2.0*40*40mm 鐵方通焊接成型,機架四面不封板.

腳輪腳杯:6米隧道爐底部安裝3寸腳輪,M18腳杯高度可調.

機臺顏色:經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色.

保溫結構:高密度保溫巖棉隔熱保溫,保溫層厚度100mm.

密封條:?20mm耐高硅膠密封條密封處理,美觀無污染.

防護標簽:設備高溫部分加貼高溫警示標識.

溫度范圍:常用溫度130℃,最高溫度:常溫～MAX200℃可調；

溫控方式:智能溫控器配合固態調整器控制,輸入模式為精密K型熱電偶；溫控系統具備自動整定和PID參數的自動校正功能.

測溫點:每1節加熱段增加1個測溫?zé)犭娕?/span>.

均勻度:恒溫15分鐘空爐130℃±3~5℃.

運風方式:風道分散后垂直送風吹向產品,循環運風設計,均勻性佳.

運風電機:長軸型烤箱馬4組及強力型多翼式鍍鋅風輪.

排風口:加熱段直徑90mm1個,共4個排氣口.

加熱方式:6米隧道爐采用不銹鋼電熱管,頂部加熱方式.

加熱功率:24KW,恒溫狀態功率:12KW.

升溫速率:約7℃/min,空爐常溫～130℃約需時間25分鐘

輸送網帶:寬600mm*4*4mm網格咖啡色鐵復龍網帶.

輸送速度:0-800mm/min任意調節,輸送高度:800±50mm.

輸送動力:370W減速電機配合易能變頻器調速,輸送時間從進料口到出料口為25min.

冷卻方式:分4個可調節角度離子除靜電風扇風冷.

安全保護:超溫停止加熱并警報裝置,馬達、電熱過電流保護,控制回路短路及過載保護.

漏電斷路器、電源逆向防止器等…合乎國際安全標準.

防護標識:所有帶電外露部位加裝絕緣保護罩,危險處貼有警示標識,電柜防護等級IP54.

使用條件:主電源采用AC 220V/380V/50Hz三相五線制.

注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑..

參考標準:爐溫均勻度按GB9452-1988或JB/T6049-1992執行,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行,JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》

售后服務:設備自送貨之日起質保期為1年,質保期內發生非人為質量問題免費維修.

質保期外設備配件損耗造成的故障本公司酌情收取工本費,免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤.

驗收標淮:本機臺含供電電源線,不含排風管及排風管安裝費用,設備調試完成3天內為驗收時間,以雙方簽定的技術協議書為標淮,設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各1份.

交貨日期:簽定合同收到訂金之日起40天內完成,安裝調試時間為貨到工廠之日 2 個工作日內完成.

東莞新鏵烘干設備廠家生產:6米隧道爐,熱風隧道爐,6米熱風隧道爐,隧道式工業烤爐,6-30米隧道爐,熱風烘烤流水線,固化隧道爐,點膠隧道爐,高溫隧道爐,轉子隧道爐,IR隧道爐,UV烘烤線,卷對卷隧道爐,涂布隧道爐等設備研發制造.
